IDAS-2000分散式智能数据采集网络
分享至:

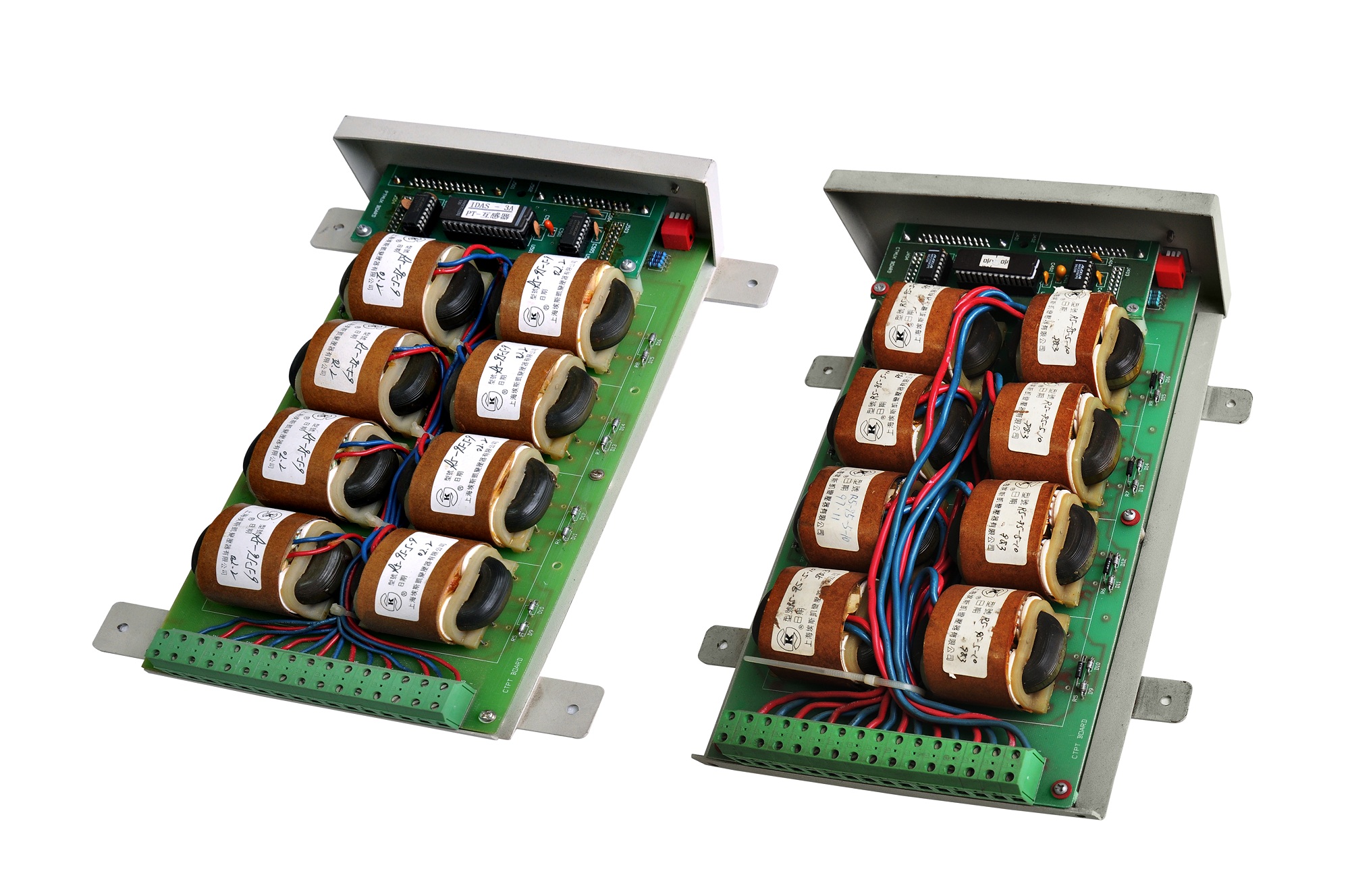

IDAS-2301前置机互感器箱

为了确保前置机和被测对象的安全,IDAS-2301型前置机带有二次PT、CT互感器箱,用于对信号的转换和隔离。现场一次PT、CT的输入信号(如0~100V,0~5A)首先接入二次PT、CT互感器箱,经过隔离,转换为低压信号后送入主机箱进行测量。二次PT、CT互感器箱有多种型号可供选择,用户可根据测量线路的线制和数量加以配置。

一、技术指标:

(1)电流互感器箱(CT)

* 互感器类型:

见表1.1

* 输入线路数:

见表1.1

* 测量电流:

≤5.5A有效值,或峰值电流7.78A;

* CT负载:

<0.5W;

* 隔离电压:

≥2000V

(2)电压互感器箱(PT)

* 互感器类型:

见表1.2

* 输入线路数:

见表1.2

* 测量电压:

≤110V有效值,或峰值电压155V;

* PT负载:

<0.5W;

* 隔离电压:

≥2000V

(3)互感器箱命名方法

CT箱的类型命名格式: CT-abcd

PT箱的类型命名格式: PT-abcd

    其中,a,b,c,d取值依次表示互感器箱上的第1~4组互感器的类型。以c为例,

    若    c=0,则无第3组互感器;

            c=3,则第3组互感器用于三相三线制测量;

            c=4,则第3组互感器用于三相四线制测量;

可选的CT和PT箱类型分别见表1.1和表1.2


(4)环境条件

* 防护等级:

IP56(带防护等级)

* 运行环境温度:

-20℃~+70℃(内控指标:-20℃~+75℃

* 湿度:

相对湿度≤95%(带防护外壳)

* 工作方式:

连续

* 重量:

主机箱3kg,互感器箱5kg(带防护外壳)

* 外形尺寸及材质:

420×292×70mm(长×宽×高)材质:低发泡ABS材料

* 安装方式:

墙挂式


表1.1 CT箱型号

型号

含义

CT-3333

4组三相三线制CT箱

CT-4400

2组三相四线制CT箱

CT-3440

1组三相三线制,2组三相四线制CT箱

CT-3330

3组三相三线制CT箱

CT-3300

2组三相三线制CT箱

CT-3340

2组三相三线制,1组三相四线制CT箱

CT-3400

1组三相三线制,1组三相四线制CT箱

表1.2 PT箱型号

型号

含义

PT-3333

4组三相三线制PT箱

PT-4400

2组三相四线制PT箱

PT-3440

1组三相三线制,2组三相四线制PT箱

PT-3330

3组三相三线制PT箱

PT-3300

2组三相三线制PT箱

PT-3340

2组三相三线制,1组三相四线制PT箱

PT-3400

1组三相三线制,1组三相四线制PT箱
