热工仪表
分享至:

XMD数字显示屏

  XMD-系列数字显示屏是澳门星际在线登录入口 *新设计,国内 的数据窗显示设备。该设备采用超大规模集成电路,配以进口红、橙、绿、黄高亮度或超高亮度数码管、发光二极管、矩阵管、LED光字牌、CMOS-LED组合显示器件等,集成度高,性能稳定,调校方便。可用于冶金、电力、石油、化工、机械制造、热处理、轻工业等行业,实现对压力、温度、流量、液位、电压、电流、转速等各种工业参数的指示或自动报警。也可以用于各种重大型的时钟显示,模拟图形显示,计算机终端显示等。

一、技术指标:

(1)XMD-系列数字显示屏

* 测量范围:

-19999~19999

  * 工程单位:

Pa、KPa、MPa、mmH2O、MW、HZ、r/min、℃、t/h等

  * 精度等级:

0.5级

  * 输入信号:

热电阻、热电偶、电流、频率及通讯接口信号等

  * 输出信号:

标准电信号及RS-485等通讯接口

  * 运行环境温度:

0~+50℃

  * 湿度:

相对湿度≤85%

  * 供电电源:

220V±10% 50HZ±2HZ

  * 功耗:

≤3W

  * 通讯速率:

4.8kbps~115.2kbps

  * 调校方式:

RS-485通讯调校

(2)XMD系列时钟显示屏

* 显示方式:

12位数码管

* 精度:

≤1分/月

* 运行环境温度:

0~+50℃

* 湿度:

相对湿度≤85%

* 供电电源:

220V±10% 50HZ±2HZ

* 功耗:

≤3W

* 通讯速率:

4.8kbps~115.2kbps

* 调校方式:

RS-485通讯调校

(3)XMD系列智能滚动显示屏

* 显示方式:

Ф3、Ф3.7、Ф5点阵块、16×16点阵单元

* 显示内容:

汉字、数字、模拟图形、数据表格、棒图、曲线等

* 显示功能:

计算机控制画面(工程单位变换、越显报警、量程持续、数据贮存、静态和动态显示)

* 运行环境温度:

0~+50℃

* 湿度:

相对湿度≤85%

* 供电电源:

220V±10% 50HZ±2HZ

* 功耗:

≤3W

* 通讯方式:

RS-485

* 通讯速率:

4.8kbps~115.2kbps

* 通讯距离:

≤1200m

* 通讯电缆:

屏蔽双胶线

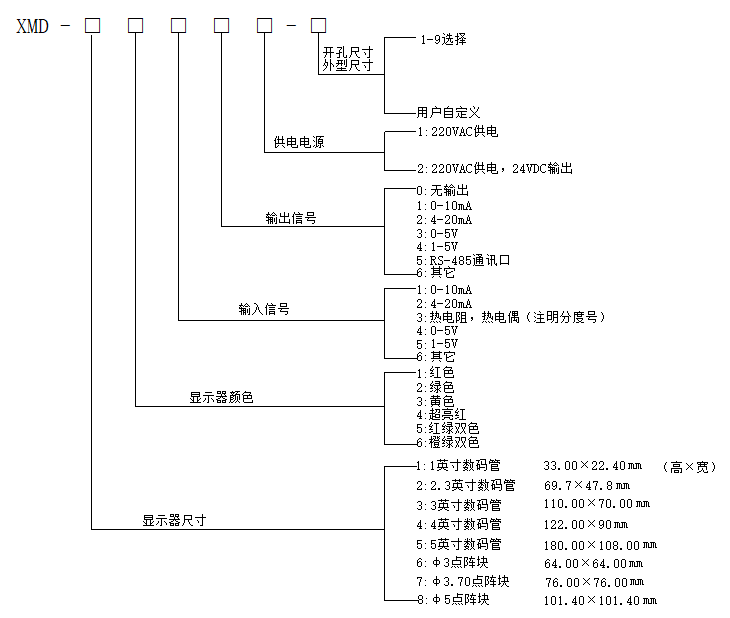

二、型号命名


三、开孔尺寸、外形尺寸

编号

开孔尺寸(mm)

外形尺寸(mm)

显示器尺寸及位数

 1

75×152

80×160

1英寸4位或5位

 2

90×290

100×300

2.3英寸4位或5位

 3

130×390

140×400

3英寸4位或5位

 4

150×490

160×500

4英寸4位或5位

 5

210×590

220×600

5英寸4位或5位

 6

230×820

240×840

时钟显示

年、月、日  星期  2.3英寸9位

时、分      4英寸4位

 7

260×840

290×870

ψ3点阵块,滚动显示

 8

375×982

405×1012

ψ3.70点阵块,滚动显示

 9

370×1290

400×1320

ψ5点阵块,滚动显示
