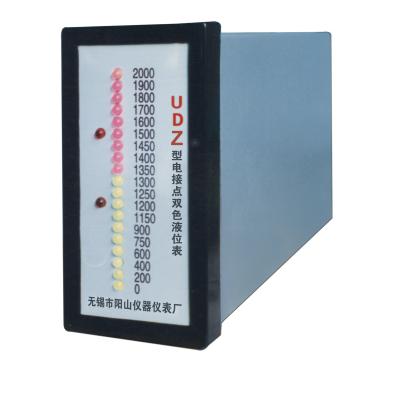

UDZ-01/02型电接点双色液位表

采用红、绿双色发光管显示水和气在容器中的位置,有报警、保护触点输出,配套测量筒用于锅炉汽包,高低压加热器,除氧器等的水位及其它导电液体的液位测量。

一、主要技术指标:

* 水阻容量:

01型≤50KΩ,02型≤1000KΩ

* 触点容量:

AC220V/3A

* 工作电源:

220V±10%,50Hz±5%

* 功耗:

8W

* 运行环境温度:

0~+50℃

* 湿度:

相对湿度:≤85%

* 外形尺寸:

横式:   80×160×320mm(高×宽×深)

竖式:   160×80×320mm(×宽×深

* 开孔尺寸:

横式:(76+1  )×  (152+1)mm (高×宽)
竖式:(152+1)×(76+1  )mm  (高×宽)

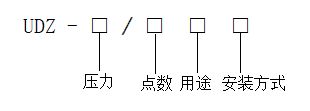

二、型号





* 产品类型:

U — 物位仪表  D — 电接触液位计   Z — 指针

* 压力:

01 — 工作压力≤4.41MPa,  工作温度≤250℃

02 — 工作压力≤15.68MPa,工作温度≤350℃

* 点数:

二次仪表显示点数

* 用途:

Q — 汽包  G — 高压加热   — 除氧器

* 安装方式:

Z — 竖式  H — 横式

三、有关参数

型号

中心距

显示点数

测量筒范围

二次仪表显示范围

报警点

保护点

闪光点

UDZ-01-19Q-Z(H)

640±2mm

19

±300mm

±300

±50

±200

1

UDZ-02-19Q-Z(H)

640±2mm

19

±300mm

±300

±50

±200

1

UDZ-01-17Q-Z(H)

640±2mm

17

±250mm

±250

±50

±200

1

UDZ-02-17Q-Z(H)

640±2mm

17

±250mm

±250

±50

±200

1

UDZ-01-15Q-Z(H)

440±2mm

15

±200mm

±200

±50

±150

1

UDZ-01-13Q-Z(H)

440±2mm

13

±150mm

±150

±50

±100

1

UDZ-01-11Q-Z(H)

440±2mm

11

±100mm

±300

±50

±200

1

UDZ-01-17G-Z(H)

1100±2mm

17

0—1000mm

0—1000

600、750

500、800

1

UDZ-01-17Y-Z(H)

1800±2mm

17

0—1700mm

0—1700

1300/1400

700/1500

1
